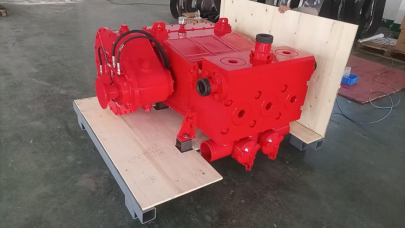

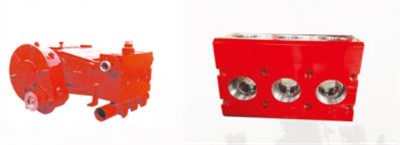

600S Triplex plunžerinis siurblys
600S trigubo stūmoklio siurblys yra aukšto-slėgio teigiamo stūmoklio stūmoklio siurblys, kuriame naudojami trys laipsniškai išdėstyti stūmokliai, kad būtų pasiektas skysčių įsiurbimas ir slėgio išleidimas. Jis plačiai naudojamas naftos telkinių cemento ardymui, rūgštinimo operacijoms ir cheminių skysčių transportavimui, kai reikia didelio srauto ir stabilaus slėgio.
Produkto privalumai
Didelis{0}}efektyvumas: su 600 AG pavara užtikrina didelį 12 000 l/min srautą.
Keli stūmoklio dydžiai: Galimi 3 colių, 3,5 colių, 4 colių ir 4,5 colių stūmoklio dydžiai, kad atitiktų skirtingus srauto ir slėgio reikalavimus.
Stabilus srautas: trijų{0}}cilindrų konstrukcija reguliuoja srauto pulsaciją ±5 % tikslumu, todėl sistema veikia sklandžiau.
Gaminio specifikacija
|
Siurblio modelis |
600S triplex stūmoklio siurblys |
|
Didžiausia įvesties galia |
447 kW (600 AG) |
|
Didžiausia švaistiklio apkrova |
445 000 N (100 000 svarų) |
|
Insultas |
152,4 mm (6 colių) |
|
Maksimalus smūgis |
450 aps./min |
|
Reduktoriaus pavaros santykis |
4.61:1 |
|
Matmenys |
1292×1366×607 mm |
|
Ilgis X Plotis X Aukštis |
(50.87"×53.78"×32.28") |
|
Svoris |
2155 kg (4751 svaras) |
|
Stūmoklio skersmuo Coliai mm |
Siurblio eigai (rpm) |
|||||||||
|
50 |
120 |
200 |
300 |
450 |
||||||
|
Displa ementas GPM (l/min.) |
Slėgis Psi (MPa) |
Poslinkis GPM (l/min.) |
Slėgis Psi (MPa) |
Poslinkis GPM (l/min.) |
Slėgis Psi (MPa) |
Poslinkis GPM (l/min.) |
Slėgis Psi (MPa) |
Diaplacement GPM (l/min.) |
Slėgis Psi (MPa) |
|
|
3" (76.2) |
28 (104) |
14141 (97.5) |
66 (250) |
14098 (97.2) |
110 (417) |
8456 (58.3) |
165 (625) |
5642 (38.9) |
248 (938) |
3756 (25.9) |
|
3.5" (88.9) |
37 (142) |
10399 (71.7) |
90 (341) |
10341 (71.3) |
150 (568) |
6208 (42.8) |
225 (851) |
4148 (28.6) |
337 (1277) |
2756 (19) |
|
4" (101.6) |
49 (185) |
7962 (54.9) |
118 (445) |
7919 (54.6) |
196 (741) |
4757 (32.8) |
294 (1112) |
3176 (21.9) |
441 (1668) |
2118 (14.6) |
|
4.5" (114.3) |
62 (235) |
6295 (43.4) |
149 (563) |
6266 (43.2) |
248 (938) |
3756 (25.9) |
372 (1407) |
2509 (17.3) |
558 (2111) |
1668 (11.5) |
Pastaba: parametrai pagrįsti 100 % tūriniu efektyvumu ir 90 % mechaniniu efektyvumu.
Lentelėje rodomas kiekvieno poslinkio eigos dažnis, hidraulinis galo poslinkis skirtingose pavarų padėtyse ir slėgis esant pilnai vandens galiai (100%). Šiuos duomenis gali pasirinkti šulinių inžinieriai ir operatoriai. Siurblys su pertraukomis veikia esant maksimaliam slėgiui. Nepertraukiamas veikimas esant maksimaliam slėgiui neturi viršyti 1 valandos, o esant 80% maksimalaus slėgio – ne ilgiau kaip 3 valandas, kad pailgėtų tarnavimo laikas.
Pagrindiniai komponentai
1. Tripleksinio stūmoklio siurblio 600S maitinimo galo mazgas;
2. Pavarų dėžės mazgas 600S Triplex plunžerinis siurblys
3. 600S trigubo stūmoklio siurblio hidraulinis galo mazgas
4. Tripleksinio stūmoklio siurblio 600S siurbimo vamzdžio mazgas
4.1 600S Triplex stūmoklio siurblio maitinimo galo mazgas
Maitinimo galą sudaro alkūninis velenas, švaistikliai, kryžminė galvutė, maži švaistikliai, guoliai, alkūninio veleno korpusas, kryžminis korpusas ir sandarinimo dėžė.
4.1.1 Maitinimo galo korpusas
(1) Korpusas yra suvirinta plienine konstrukcija ir yra apsaugotas nuo įtempių{1}}.
(2) Skersinės galvutės slankiojančios rankovės yra prisuktos varžtais, kad jas būtų lengva išardyti.
(3) Karteris tiksliai išgręžiamas.
4.1.2 Alkūninis velenas
(1) Monolitinis dizainas, legiruotojo plieno kalimas.
(2) Termiškai apdorotas ir poliruotas.
(3) Palaikoma keturių sunkiųjų -cilindrinių ritininių guolių.
4.1.3 Skersinė galvutė
Kaliojo ketaus konstrukcija su pilnu cilindriniu dizainu ir alyvos grioveliais.
4.1.4 Švaistiklis
Tiksliai apdirbtas iš didelio{0}}tvirto plieno liejimo.
4.1.5. Kryžminės kreipiamosios įvorės
Sukurtos kaip keičiamos pusiau{0}}cilindro formos, tiksliai-apdirbtos iš legiruotojo ketaus.
4.1.6. Švaistiklio kaiščiai
(1) Pagaminta iš legiruotojo plieno, apdoroto paviršiaus grūdinimu.
(2) Po montavimo pritvirtinama skersinėje galvutėje standartiniais laikančiaisiais žiedais.
(3) Precizinis{1}}apdirbimas po terminio apdorojimo.

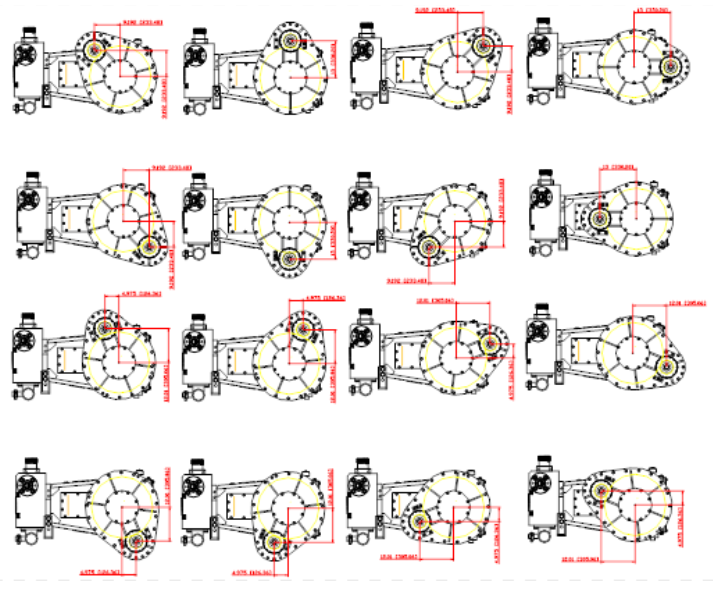

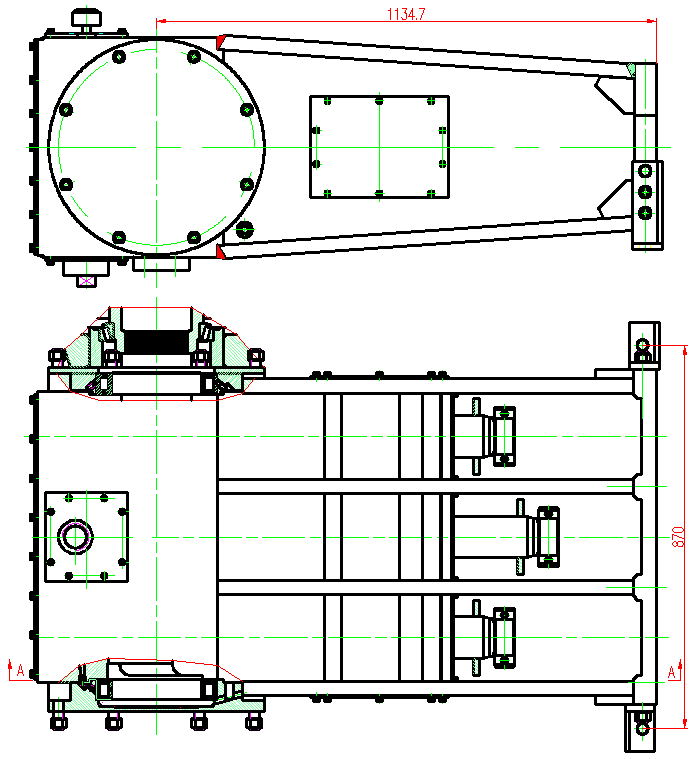

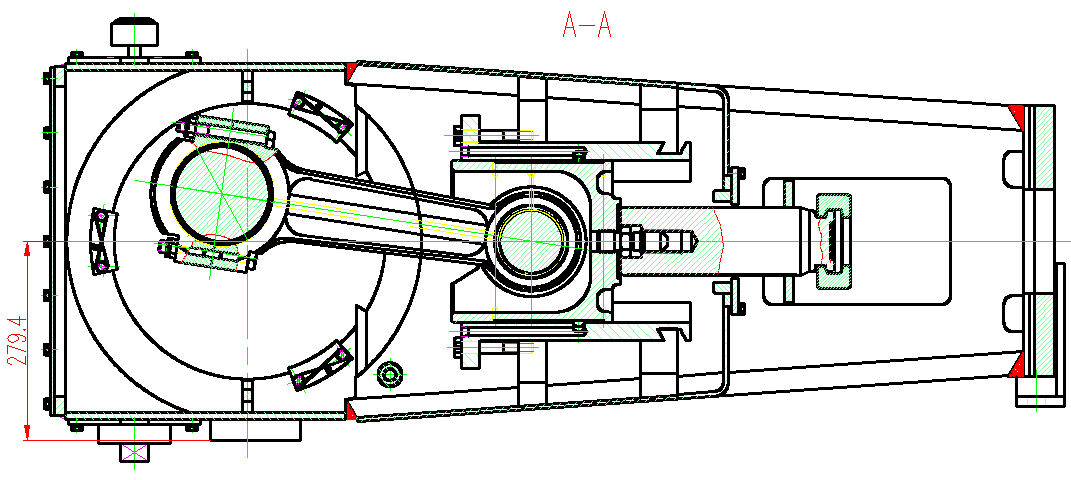

4.1.7. 600S Tripleksinio stūmoklio siurblio maitinimo galo mazgas schema
4.2 Pavarų dėžės surinkimas
Pavarų dėžės agregatą visų pirma sudaro: pavarų dėžės korpusas, didelė pavara, maža pavara, guoliai, slėgio plokštė ir kt.
4.2.1 Būstas
(1) Tikslus-gręžimas po įtempių-atsiurbimo terminis suvirinto didelio-stiprumo plieno apdorojimas.
(2) Lygiagretaus{1}}veleno konstrukcija.
4.2.2. Didelė pavara
(1) Tiksliai{1}}apdirbtas iš didelio-stiprumo legiruoto plieno.
(2) Sukietėję ir grūdinti dantų paviršiai.
(3) Palaikomi dviem sunkiems-kūginiais ritininiais guoliais.
4.2.3. Krumpliaračio velenas
(1) Integruotas apdirbimas po terminio legiruotojo plieno apdorojimo.
(2) Pavarų paviršiai karbiuruoti ir užgesinti.
(3) Palaikomi dviem sunkiems-kūginiais ritininiais guoliais.

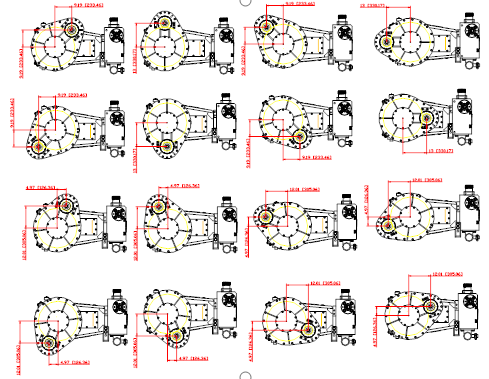

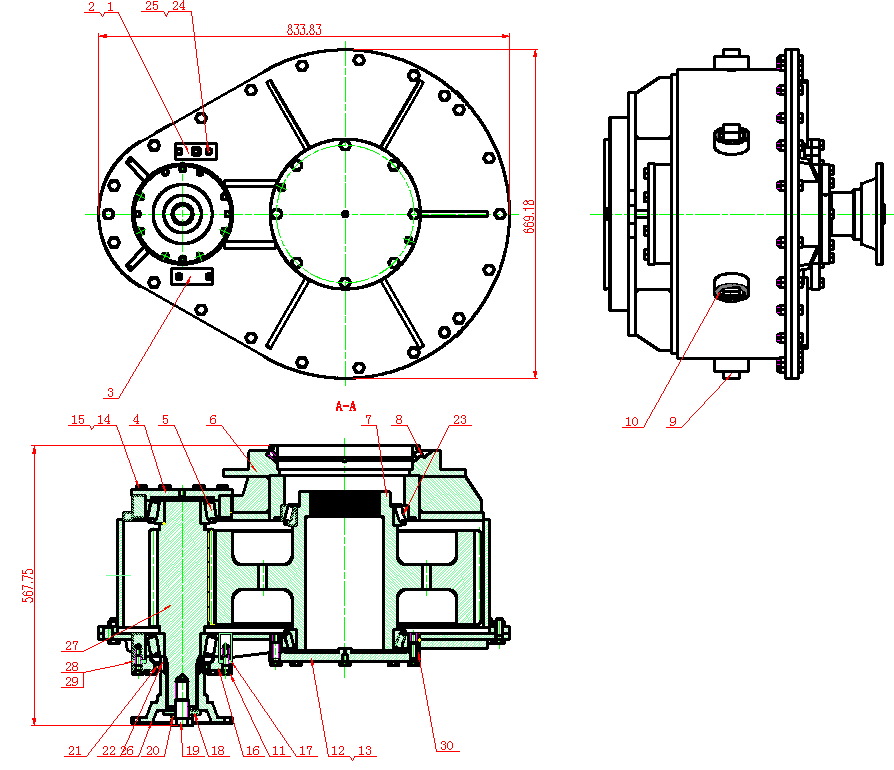

4.2.4 Pavarų dėžės surinkimo schema
A. Pavarų dėžė, sumontuota 600S Triplex stūmoklio siurblio kairėje
B. Pavarų dėžė, sumontuota dešinėje 600S Triplex stūmoklio siurblio pusėje
Atsitiktinis atsarginių dalių sąrašas (pagal stūmoklį) yra toks. Dalių numeriai gali skirtis priklausomai nuo stūmoklio skersmens, tačiau kiekiai išlieka tokie patys.
4.4 Tripleksinio stūmoklio siurblio 600S hidraulinis galo mazgas
Hidraulinį galą sudaro siurblio galvutės korpusas, vožtuvo korpuso mazgas, stūmoklis, sandariklis, vožtuvo dangtis ir kiti komponentai. Kaip parodyta paveikslėlyje.
4.4.1 Siurblio galvutės korpusas
(1) Siurblio galvutės korpusas yra legiruotojo plieno kaltinis su vientisa konstrukcija.
(2) Jis yra termiškai apdorojamas ir-neardomasis bandymas.
4.4.2 Stūmoklis
(1) Pagaminta iš mažai anglies -anglies plieno su dilimui-atspariu lydinio milteliniu sluoksniu, kad būtų padidintas atsparumas dilimui ir korozijai.
(2) Prijungiama prie mažo švaistiklio per spaustuką, kad būtų lengva išardyti.
4.4.3 Tripleksinio stūmoklio siurblio 600S vožtuvo mazgas
(1) Įsiurbimo ir išleidimo vožtuvų mazgai yra identiški.
(2) Turi kūginį vožtuvą, valdomą ant sparnų.
(3) Vožtuvo sandariklio žiedas pagamintas iš poliuretano gumos.
(4) Vožtuvo spyruoklė yra cilindrinė.
4.4.4. Stūmoklio pakavimas
(1) Tikslus -presuotas sandariklio mazgas.
(2) Tiksliai{1}}apdirbtas bronzinis sujungimo žiedas.
(3) Įvairios sudėties įpakavimas tinka įprastoms terpėms, įskaitant druskos rūgštį, cementą, skilimo suspensiją, angliavandenilius, tolueną ir kt. Veikia įvairiuose aplinkos ir skysčio temperatūrų diapazonuose.
Atsarginių dalių sąrašas
Atsitiktinis atsarginių dalių sąrašas (pagal stūmoklį) yra toks. Dalių numeriai gali skirtis priklausomai nuo stūmoklio skersmens, tačiau kiekiai išlieka tokie patys.
|
Prekė |
Vardas |
Kiekis |
Komponentas |
|
1 |
Sandarinimo žiedas |
3 |
Išmetimo dangčio surinkimas |
|
2 |
Alyvos sandariklis |
3 |
Sandarinimo mazgas |
|
3 |
Tarpinis žiedas |
3 |
Sandarinimo mazgas |
|
4 |
Slėgio pagrindinis žiedas |
3 |
Sandarinimo mazgas |
|
5 |
Savaime{0}}sutepantis pirmasis žiedas |
3 |
Sandarinimo mazgas |
|
6 |
O žiedas |
3 |
Sandarinimo mazgas |
|
7 |
O žiedas |
3 |
Sandarinimo mazgas |
|
8 |
Atraminis žiedas |
3 |
Sandarinimo mazgas |
|
9 |
Atraminis žiedas |
3 |
Sandarinimo mazgas |
|
10 |
Verne guma |
6 |
Vožtuvų mazgas |
|
11 |
Viršūnės O-žiedas |
6 |
Vožtuvų mazgas |
|
12 |
Sandarinimo žiedas |
3 |
Įkvėpimo dangtelio surinkimas |
|
13 |
O-žiedas 140*5,3 |
3 |
Siurbimo kolektorius |
DUK
K: Kokia yra 600S Triplex stūmoklio siurblio kaina?
A: Kaina skiriasi priklausomai nuo užsakymo kiekio ir pritaikymo reikalavimų. Prašome susisiekti su mumis dėl išsamios kainos pasiūlymo.
Kl .: Kaip galiu pasinaudoti nuolaidomis šiam produktui?
A: Siūlome masinio pirkimo nuolaidas ir suteikiame papildomų nuolaidų, remiantis ilgalaikiu{0}}bendradarbiavimu.
Kl .: Ar produktas siūlo pritaikymo paslaugas?
A: Taip, mes siūlome pritaikymą pagal jūsų poreikius, įskaitant stūmoklio dydį, siurblio korpuso medžiagą ir kt.
Kl .: Koks yra pritaikytos gamybos laikas?
A: Įprastas pritaikymo gamybos laikas yra 4–6 savaitės, atsižvelgiant į pritaikymo specifiką.
Kl .: Koks yra siurblio garantinis laikotarpis?
A: 600S Triplex stūmokliniam siurbliui suteikiame 1-metų garantiją. Jei per garantinį laikotarpį atsiranda nežmoninių gedimų, mes nemokamai pataisysime arba pakeisime dalis.
